關于石墨制品粗糙度的要求

發布時間:2019-12-30 點擊次數:6513

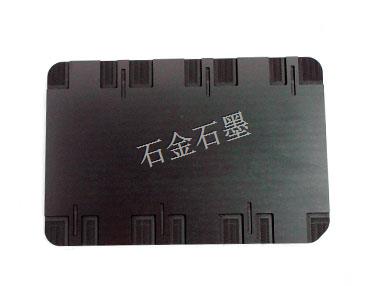

石墨制品-石墨具有適宜的熱膨脹系數、良好的導熱性能、優良的抗折抗壓強度,為真空爐提供專屬的VC散熱石墨,還具特殊的隔熱性,使預設溫度更平穩持久,優良的耐腐蝕、抗輻射性,可以阻礙化學反應的生產,現在客戶對石墨制品的表面粗糙度要求也越來越高,特別在5G超薄VC石墨治具要求更嚴。下面我們來子解關于石墨制品粗糙度的知識;

1. 什么稱為表面粗糙度?

答:表面粗糙度是指零件加工表面上具有的由較小間距和峰谷所組成的微觀幾何形狀特征。它是一種微觀幾何形狀誤差。


2. 表面粗糙度如何產生?

答:零件經切削加工或其他方法所形成的表面,由于加工中的材料塑性變形、機械振動、摩擦等原因,總是存在著幾何形狀誤差。


3. 表面粗糙度對零件有什么影響?

答:表面粗糙度對零件的摩擦和磨損、疲勞強度、抗腐蝕性及零件間的配合性質等都有重要的影響。


4. 目前我國的“表面粗糙度”國家標準主要有哪些?

答:GB/T 3505 2000 表面粗糙度術語表面及其參數;

GB/T 1031-1995 表面粗糙度參數及其數值;

GB/T 131-1993 機械制圖表面粗糙度符號、代號及其注法。


5. 什么稱為實際輪廓?

答:是平面與實際表面相交所得的輪廓線。按照相截方向的不同,它又可分為橫向實際輪廓和縱向實際輪廓。在評定和測量表面粗糙度時,除特殊指明,通常均按橫向實際輪廓,即與加工紋理方向垂直的截面上的輪廓。


6. 什么稱為取樣長度?

答:用于判別具有表面粗糙度特征的一段基準線長度。表面越粗糙,取樣長度就應越大。規定取樣長度是為了限制和減弱其他幾何形狀誤差對表面粗糙度測量結果的影響。在取樣長度范圍內,一般包括5個以上的輪廓峰與輪廓谷。取樣長度的選用值見GB/T 1031-1995 表面粗糙度參數及其數值。


7. 什么稱為評定長度?

答:是用以評定輪廓所必需的一段長度,可包括一個或幾個取樣長度。由于零件表面加工存在不均勻性,為了充分合理地反映被測表面的粗糙度特征,需要用幾個取樣長度來評定。評定長度的選用值見GB/T 1031-1995 表面粗糙度參數及其數值。


8. 什么稱為基準線?

答:評定表面粗糙度參數數值大小的一條參考線稱為基準線?;鶞示€有兩種:輪廓最小二乘中線和輪廓算術平均中線。


9.什么稱為輪廓最小二乘中線?

答:輪廓的最小二乘中線是在取樣長度內,使輪廓上各點輪廓偏距的平方和為最小的線。


10.什么稱為輪廓算術平均中線?

答:輪廓的算術平均中線是在取樣長度內,劃分實際輪廓為上、下兩部分,且使上、下面積相等的線。


11.基本評定參數為哪些?

答:三項高度參數為基本評定參數,即輪廓算術平均偏差(Ra)、微觀不平度十點高度(Rz)和輪廓最大高度(Ry);另三項為附加評定參數,即輪廓微觀不平度的平均間距(Sm)、輪廓單峰平均間距(S)和輪廓支承長度率(tP)。


12.什么稱為輪廓算術平均偏差(Ra)?

答:在取樣長度內,被測輪廓上各點至輪廓中線距離絕對值的算術平均值,Ra值越大,則表面越粗糙。Ra能客觀地反映被測輪廓的幾何特性。Ra值可用電動輪廓儀直接測量,但不夠直觀。


13.什么稱為微觀不平度十點高度(Rz)?

答:在取樣長度內,5個最大的輪廓峰高的平均值與5個最大谷深的平均值之和。Rz數值越大,表面也越粗糙。加小編微信Yuki7557獲取10G數控教程,Rz用于評定表面粗糙度高度參數有較好的直觀性,易在光學儀器上測量,但反映被測輪廓幾何形狀特性有局限性。



14.什么稱為輪廓最大高度(Ry)?

答:在取樣長度內,輪廓的峰頂線和谷底線之間的距離。峰頂線和谷底線分別指在取樣長度內,平行于中線且通過輪廓最高點和最低點的線。參數Ry,測量簡單,當被測表面很小,不適宜采用Rz,Rz評定時,可采用Ry。


15.表面粗糙度高度評定參數(Ra、Rz、Ry))的允許值如何確定?

答:見GB/T 1031-1995 表面粗糙度參數及其數值。


16.表面粗糙度的符號、代號為

時,它的意義是什么?

答:基本符號、表示表面可用任何方法獲得。當不加粗糙度參數值或有關說明(例如:表面處理、局部熱處理狀況等)時,僅適用于簡化代號標注。



17.表面粗糙度的符號、代號為

時,它的意義是什么?

答:基本符號加一短劃,表示表面是用去除材料的方法獲得。例如:車、銑、鉆、磨、剪切、拋光、腐蝕、電火花加工、氣割等。


18.表面粗糙度的符號、代號為

時,它的意義是什么?

答:基本符號加一小圈,表示表面是用不去除材料的方法獲得。例如:鑄、鍛、沖壓變形、熱軋、冷軋、粉末冶金等?;蛘呤怯糜诒3衷獱顩r的表面(包括保持上道工序的狀況)。


19.表面粗糙度的符號、代號為

時,它的意義是什么?

答:用任伺方法獲得的表面粗糙度,Ra的上限值為3.2μm。


20.表面粗糙度的符號、代號為

時,它的意義是什么?

答:用去除材料方法獲得的表面粗糙度,Ra的上限值為3.2μm。


本文出自深圳市石金科技股份有限公司,公司是集銷售、應用開發,產品加工的石墨專業廠家,專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏(石墨舟)產業等提供石墨材料、石墨電極和相關的石墨制品,歡迎致電13662687390
