137-2866-5346現在新出手機在散熱方面都有一個共同的特點:“VC散熱”這項技術,可能有些朋友就會好奇了:這個VC液冷散熱究竟是個什么東西呢?
其實VC液冷散熱并不是一個特別新鮮的東西,VC液冷散熱也被稱作均溫板,最早是由Celsia的散熱廠商為AMD高端顯卡所提供的一項散熱技術,在散熱效率上非常高效(對,你沒看錯,這當初就是顯卡上的散熱技術)。

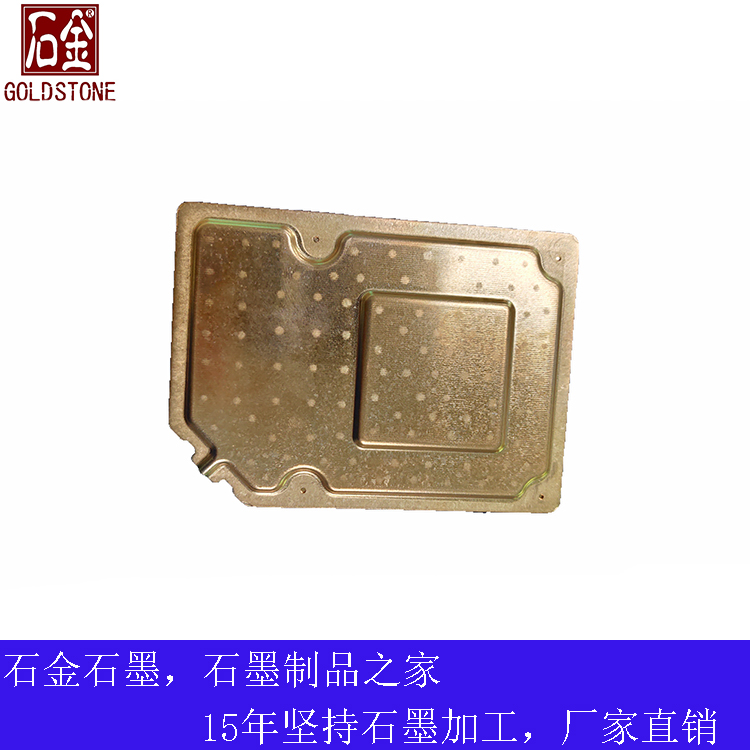

結構上,VC液冷散熱均溫板的內部可以大致看成一個三明治結構,最外側上下兩端是上表面和下表面,上表面以及下表面緊貼的是冷凝層和導熱層,最中間位置則是汽化層,工作原理也非常簡單,基本上學過初中物理的我們都能夠看明白。
首先是下表面部分與發熱部件是進行接觸的,在手機內處理器部分開始升溫時,熱量就會通過下表面緊貼的導熱層傳輸?shù)絻?nèi)部,均溫板內部的冷卻液在吸熱后會快速蒸發,然后熱氣比重比較輕所以會開始上升,最終在遇到冷凝層后遇冷開始再度凝結成冷卻液;
冷卻液最終在經過內部毛細結構的管道回流再度回到最開始位置,周而復始可以始終提供出色的散熱效果。

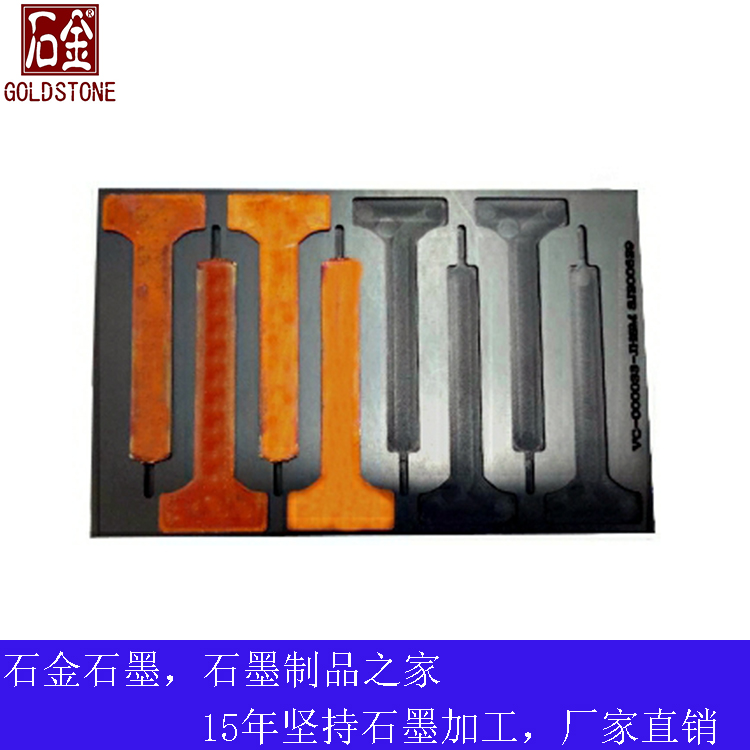

本文出自深圳市石金科技股份有限公司,公司是集銷售、應用開發,產品加工石墨制品廠家,石墨棒、石墨板、石墨舟、異形石墨件、VC石墨模具、碳碳復合材料零件、電子半導體及單晶爐熱場保溫氈太陽能光伏產業等提供石墨材料、石墨模具和相關的石墨制品加工,歡迎致電13631692183
