石墨治具對超薄VC銅網燒結影響有哪些?

發布時間:2020-08-04 點擊次數:3012

(1)石墨治具重量大,影響加熱效率及燒結參數的設定。


燒結爐子中的石墨要升溫到焊接溫度,但大面積的石墨具要吸收大量熱量,達成焊接點的升溫過程耗費大量時間。同時,各型號超薄VC產品的具體積不同重量不同,燒結過程需制定不同的升溫曲線,工藝參數制定復雜多變。


(2)焊接體系,溫度梯度大。


眾所眾知,石墨在面內具有較高的導熱速率,而面間導熱系數低,熱量在石墨具內的傳導狀態為各向異性,而多達10層的堆放系統存在復雜的溫度差。簡單的說,各層的超薄VC產品受熱不均勻,焊接效果存在差異。


(3)不同堆放層焊接產品受力狀態存在差異。


由于是水平堆放,各層VC產品所受壓應力存在梯度。例如10層堆放的情況下,最底層承受了上面9層石墨夾具的壓應力,而最頂層產品沒有石墨具的壓應力,受力情況的不同,導致銅網焊接效果的差異。


(4)石墨治具受熱變形,導致上蓋與銅網的壓合效果存在差異。


石墨治具在長時間高溫?zé)Y(jié)過程存在微小形變,引起同一板或不同層具上的超薄VC銅網與上蓋的壓合力分布存在差異。

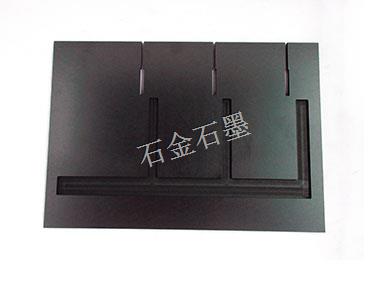

超薄VC均溫板擴散焊接石墨治具


石墨具是超薄VC銅網燒結與上下蓋焊接的承載體,其設計的合理性將關乎燒結焊接的最終質量,進而影響良率,成本以及超薄VC在5G手機中的普及率。


本文出自深圳市石金科技股份有限公司,公司是集銷售、應用開發,產品加工的石墨專業廠家,專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏產業等提供石墨材料、石墨電極和相關的石墨制品,歡迎致電13662687390
