石墨制品加工中心分中的技術要點,操作工必須要掌握的

發布時間:2020-07-11 點擊次數:3444

今天要講到的就是石墨制品加工中心如何分中?對刀和分中是緊密相連的。首先我們先要明白幾個概念。

CNC加工中心



1.什么是相對坐標系?

相對坐標系自己可以隨時設置。可以清零等。主要方便計算使用。

2.什么是工件坐標系?

工件坐標系就是加工產品時所用的坐標系。

3.什么是機床坐標系?

機床坐標系是機床固定的坐標系。

石墨制品坐標系

對刀和分中其實就是建立工件坐標,和機床坐標系的統一。

下面我們來說一下具體步驟。

假設有一個長方體工件長20mm寬10mm

石墨制品圖紙



編程零點是左上角。那么我們?nèi)绾畏种心兀?/span>

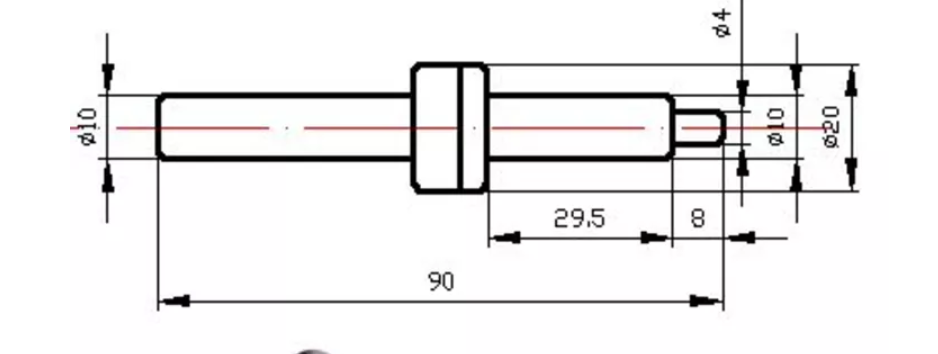

首先在機床主軸上面裝上分中棒如下圖所示

石墨零件



Mdi錄入模式下輸入指令S500M03。然后按循環啟動

石墨制品加工中心面板


主軸轉速500轉。這樣轉動分中棒的速度比較合適。太快容易損壞分中棒,太慢沒效果。

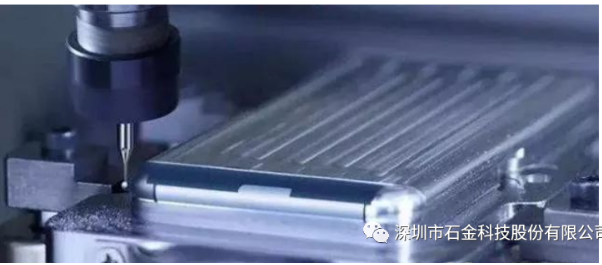

然后使用手輪從下圖位置慢慢接近工件。

石墨制品加工中心分中

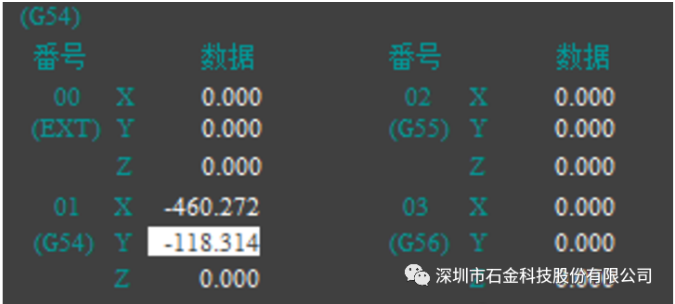

差不多碰到工件時改小手輪的進給,一絲一絲來。至使分中棒恰好離心為止。然后相對坐標歸零。正方向移動5mm。記錄此時的機械坐標。然后輸入到g54里面。此時X軸的坐標就對好了。

x-460.272

石墨制品加工中心參數調整

接下來需要Y軸方向的零點。

石墨制品加工中心參數調整

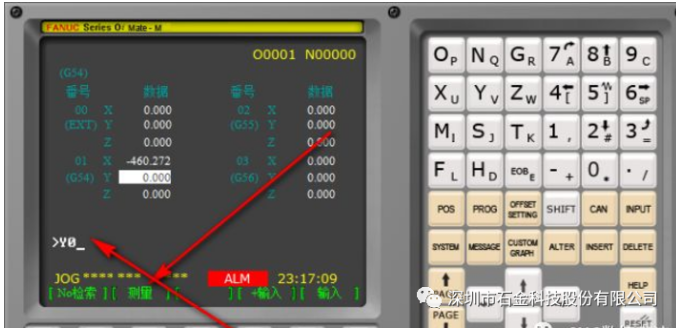

從上圖位置差不多的地方,慢慢靠近下面工件,然后減小手輪進給,恰好在分中棒分開始,相對坐標Y歸零,然后記錄下此時的機械坐標輸入到G54里面。當熱也可按Y0測量,這樣就快速輸入機械坐標了。

石墨制品加工機械坐標


石墨制品加工中心參數調整Y


結合前面的對刀基本上常用的操作就好了。當然中心也可能在長方體中間,原理是一樣的。便于初學者學會所以采用左上角為零點。不知道小伙伴學會了沒有?

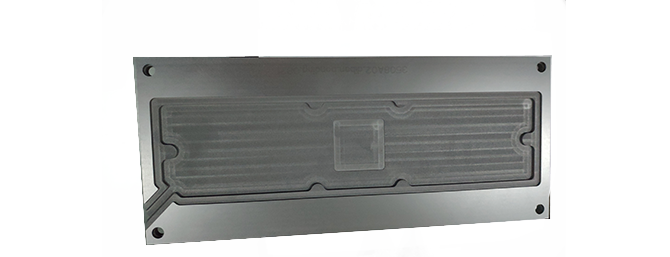

石墨制品
