生產(chǎn)各種碳和
石墨制品的主要原料是石油焦、冶金焦、瀝青焦、天然石墨和
石墨化粉碎。無煙煤、煤焦油瀝青、煤焦油和蒽油。其他輔助材料包括焦炭粉和石英砂。
一、石油焦
石油焦是生產(chǎn)石墨化電極、石墨化陽極、石墨化塊等石墨化產(chǎn)品的主要原料。是生產(chǎn)預(yù)焙陽極、陽極糊等產(chǎn)品的主要原料。石油焦的特點(diǎn)是灰分雜質(zhì)低(一般小于1%),在高溫下容易石墨化,從而獲得更好的石墨質(zhì)量。石油焦的產(chǎn)率一般僅為焦化原料的10~20%。

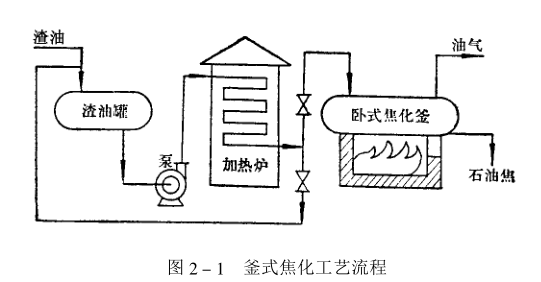

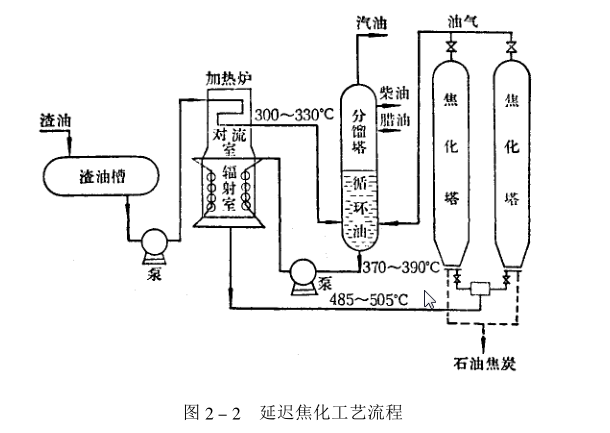

通常有五種結(jié)焦方法:(1)高壓釜結(jié)焦;(2)平爐結(jié)焦;(3)延遲結(jié)焦;(4)接觸結(jié)焦;(5)流態(tài)化結(jié)焦。
二、冶金焦
冶金焦是生產(chǎn)各種炭塊、炭電極及各種電極糊、底糊、粗縫糊、細(xì)縫糊的主要原料。冶金焦是焦化爐中按一定比例的焦煤經(jīng)高溫焦化生產(chǎn)出的一種焦煤。冶金焦灰分較高,一般大于10%。石墨化不容易。煅燒或石墨化焦的電導(dǎo)率比石油焦或?yàn)r青焦的導(dǎo)電性差。由于冶金焦的焦化溫度高于1200℃,所以在炭素制品廠無需煅燒即可使用,但為了便于研磨,必須對(duì)冶金焦的水分進(jìn)行干燥。
三、瀝青焦
石油焦易于石墨化,但其機(jī)械強(qiáng)度較低。瀝青焦在相同石墨化溫度下得到的石墨比電阻高,但機(jī)械強(qiáng)度高。因此,在一般石墨化產(chǎn)品的生產(chǎn)中,除了石油焦外,還采用一定比例的瀝青焦。瀝青焦是低硫和低灰分的焦炭。
四、天然石墨
石墨制品的生產(chǎn)和大多數(shù)碳素產(chǎn)品一般不使用天然石墨。但天然石墨可以用來生產(chǎn)天然石墨電極、電池碳棒、電刷、坩堝等產(chǎn)品。天然石墨有兩種形式:一種是片狀石墨,具有深灰色、金屬光澤、高導(dǎo)電性和潤滑性;另一種是地石墨,其顏色較暗、無金屬光澤,其潤滑性和電導(dǎo)率比片狀石墨稍差,這是產(chǎn)品。無定形碳過渡階段的CT。
五、石墨化
石墨化碎片的理化性質(zhì)與成品石墨化電極相似,主要特點(diǎn)是灰分含量低,導(dǎo)電性好。在石墨制品工廠,回收石墨破碎是添加到一些成分的比例為10至20%。也可作為煉鋼用的增碳劑或生產(chǎn)石墨塑料管材的原料。目前,一些小型石墨制品廠以石墨化為主要原料生產(chǎn)石墨粉碎電極。雖然電極的比電阻略大于石墨化電極的比電阻(約為石墨化電極的比電阻的兩倍),但電極的灰分含量較低,應(yīng)用效果優(yōu)于天然石墨化電極。
六、無煙煤
無煙煤也是生產(chǎn)各種碳?jí)K、碳電極及各種電極糊、底糊、粗縫糊等產(chǎn)品的主要原料。有時(shí),可以用低灰分無煙煤代替一些石油焦來制備石墨化電極。
無煙煤是一種變質(zhì)程度較高的煤。其碳含量一般在80%以上,揮發(fā)分含量在10%以下。無煙煤結(jié)構(gòu)緊湊,比重約1.50,經(jīng)適當(dāng)熱處理后機(jī)械強(qiáng)度高,導(dǎo)電性好。一些地區(qū)的無煙煤是比較容易石墨化的。
七、煤瀝青
煤瀝青是生產(chǎn)各種石墨和碳制品的粘結(jié)劑。煤焦油瀝青能很好地滲透和滲透各種焦炭和無煙煤的表面和孔隙,使不同比例的單顆粒組分相互結(jié)合,形成塑性良好的糊狀物。
八、煤焦油
煤焦油是煉焦的副產(chǎn)品。它是一種黑色粘性液體。煤焦油是碳?xì)浠衔锏幕旌衔?。從煤焦油中可以提煉出?shù)百種有機(jī)化合物。脫水后的煤焦油主要用于調(diào)整炭素制品廠煤焦油軟化點(diǎn)。
當(dāng)粘結(jié)劑軟化點(diǎn)為55℃,煤焦油瀝青軟化點(diǎn)為65~75℃時(shí),在煤瀝青中加入15~20%的煤焦油,可使粘結(jié)劑的軟化點(diǎn)降至55℃左右。當(dāng)需要浸漬石墨化產(chǎn)品時(shí),有時(shí)加入煤焦油或蒽油來降低瀝青的粘度。與魚煤焦油或蒽油混合的瀝青可在降低粘度后提高流動(dòng)性,且易于浸入焙燒半成品的孔中。
九、蒽油
蒽油是一種褐色粘性液體,在加熱蒸餾過程中,煤焦油在270-360℃下蒸發(fā)和冷凝而得到。其產(chǎn)量約占煤焦油的20%。使用蒽油的目的與使用煤焦油相同,也是為了降低煤焦油瀝青的軟化點(diǎn)或粘度。
十、其他輔助材料
主要用于石墨化爐的原材料、電阻材料和絕緣材料的填充。輔料包括焦炭粉、膠粒和石英砂。
